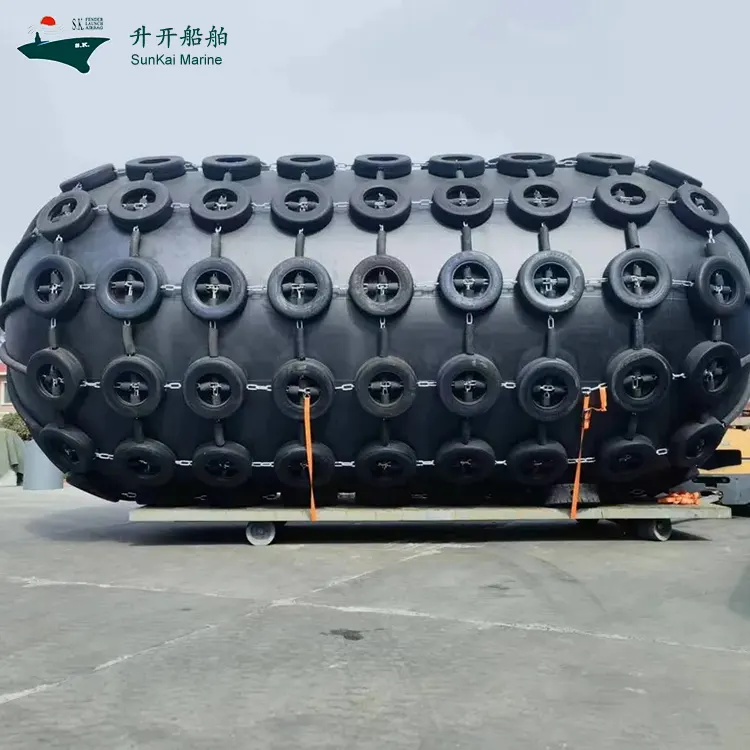

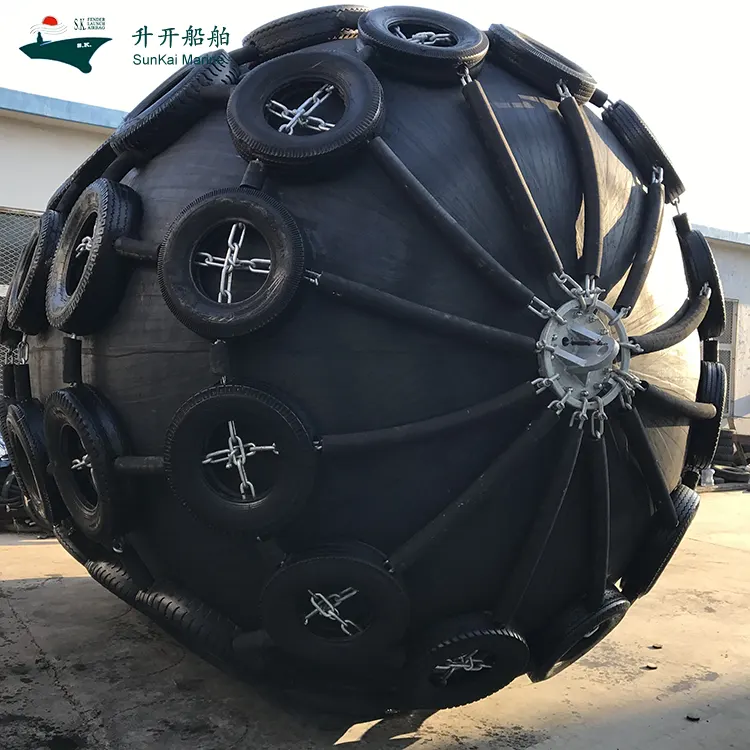

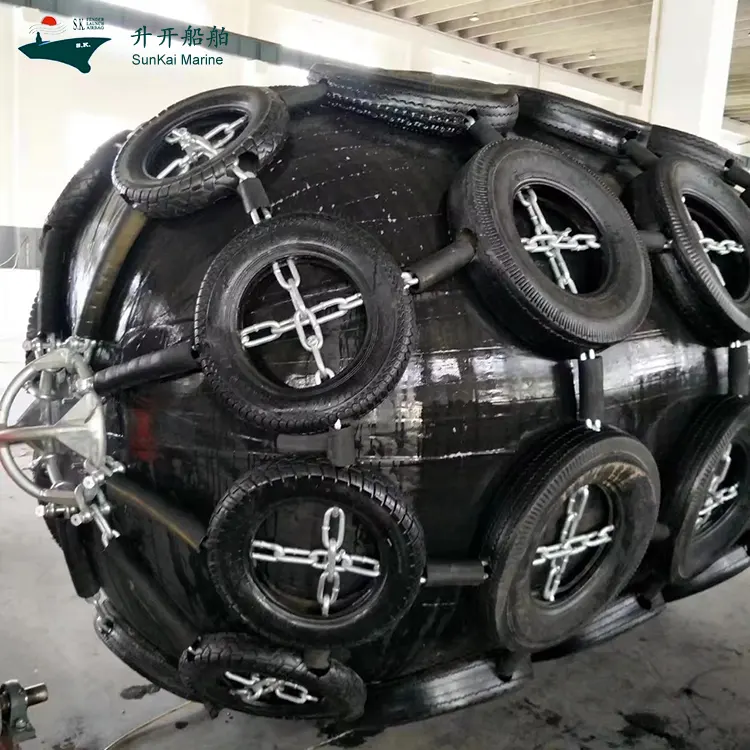

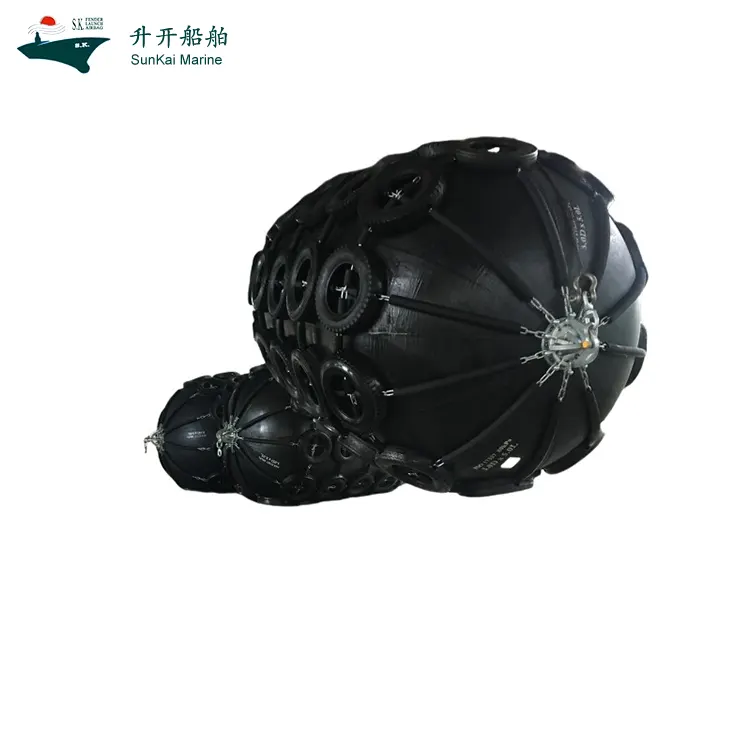

Pneumatyczny gumowy błotnik pokryty siatką łańcuchową

Pneumatyczny odbojnik gumowy pokryty siatką SunKai oferuje niestandardowe rozwiązania odbojnic pneumatycznych do ciężkich zastosowań morskich. W odróżnieniu od standardowych odbojnic pneumatycznych z ograniczoną ochroną zewnętrzną, model ten posiada pełną otaczającą osłonę z siatki łańcuchowej, która rozkłada nacisk kontaktowy na większą powierzchnię podczas cumowania statku.

Błotnik ten składa się z wewnętrznej szczelnej warstwy gumy, wielowarstwowych wzmocnionych warstw kordu i zewnętrznej warstwy gumy odpornej na zużycie. Korpus pneumatyczny, wyprodukowany w wyniku zintegrowanego owijania i wulkanizacji w wysokiej temperaturze, nie ma połączeń spawanych, co zwiększa wytrzymałość konstrukcyjną i szczelność.

Wewnątrz znajduje się sprężone powietrze, które pełni rolę środka amortyzującego. W przypadku uderzenia podczas cumowania komora powietrzna pochłania energię kinetyczną statku poprzez kontrolowane ściskanie, generując umiarkowaną siłę reakcji i obniżając nacisk powierzchniowy zarówno na kadłub, jak i na konstrukcje nabrzeża.

Siatka łańcuchowa ocynkowana ogniowo zapewnia dodatkową mechaniczną ochronę przed ścieraniem, ostrymi krawędziami i częstym kontaktem. Dostępne w klasach ciśnienia 50 kPa i 80 kPa, firma SunKai może dostosować tę odbojnicę do różnych rozmiarów statków, warunków nabrzeża i wymagań w zakresie pochłaniania energii.

Projekt pokrycia siatki z pełnym łańcuchem

Podstawową cechą pneumatycznego gumowego błotnika pokrytego siatką SunKai jest całkowicie owinięta zewnętrzna struktura siatki.

Siatka łańcuchowa całkowicie otacza pneumatyczny gumowy korpus i działa jako bufor ochronny pomiędzy powierzchnią błotnika a zewnętrznymi obiektami stykowymi. Podczas cumowania obciążenia udarowe są rozpraszane poprzez konstrukcję łańcucha, zamiast skupiać się na częściowych powierzchniach gumowych.

Ten projekt zapewnia następujące korzyści:
- Zmniejsz częściowe zużycie gumy
- Odporność na uszkodzenia spowodowane ostrymi krawędziami nabrzeży i konstrukcjami stalowymi
- Poprawa tolerancji na powtarzające się uderzenia podczas cumowania
- Przedłuża żywotność pneumatycznego korpusu głównego

Siatka łańcucha jest cynkowana ogniowo, aby uzyskać dobrą odporność na korozję w wodzie morskiej i erozję mgły solnej.

System absorpcji energii sprężonym powietrzem

Główną funkcję amortyzującą pełni wewnętrzna komora sprężonego powietrza.

Kiedy statki uderzają w odbojnicę, wewnętrzne powietrze stopniowo się spręża, pochłaniając energię uderzenia, jednocześnie utrzymując siłę reakcji pod kontrolą. W porównaniu z błotnikami z pełnej gumy, typy pneumatyczne charakteryzują się niższym naciskiem powierzchniowym i bardziej elastycznym zachowaniem kontaktu.

Zalety konstrukcji pneumatycznej:
- Wysoka zdolność pochłaniania energii
- Niska siła reakcji
- Zmniejszony nacisk na powierzchnię kadłuba
- Stabilna wydajność ściskania przy różnych kątach cumowania

Odbojnica może utrzymać odpowiednią ochronę nawet wtedy, gdy statki zbliżają się pod różnymi kątami zwilżania.

Wzmocniona wielowarstwowa struktura gumy

Pneumatyczne gumowe błotniki SunKai mają wielowarstwową wzmocnioną kompozycję:
- Wewnętrzna, hermetyczna warstwa gumy
- Wiele warstw syntetycznego kordu o wysokiej wytrzymałości
- Zewnętrzna warstwa gumy odporna na zużycie

Korpus główny powstaje poprzez zintegrowane owijanie i wulkanizację w wysokiej temperaturze. Bezszwowa konstrukcja zmniejsza ryzyko awarii powodowanej przez złącza i poprawia długoterminową szczelność.

Każdy błotnik przechodzi kompletną kontrolę:
- Jakość warstwy gumy
- Gęstość wzmocnienia kordu
- Stan wulkanizacji
- Hermetyczne wykonanie
- Jakość montażu siatki łańcuchowej

Charakterystyka wydajności

Niska siła reakcji i wysoka absorpcja energii

System amortyzacji sprężonym powietrzem pozwala, aby błotnik pochłaniał dużą energię uderzenia i ograniczał siłę reakcji. Łagodzi naprężenia przenoszone na kadłuby statków i ściany nabrzeży podczas postoju.

Zmniejszone ciśnienie powierzchniowe kadłuba

Pneumatyczny interfejs kontaktowy zapewnia miękką interakcję między statkiem a nabrzeżem. Niższy nacisk powierzchniowy pomaga chronić:
- Systemy malowania statków
- Konstrukcje kadłuba
- Powierzchnie nabrzeży

Poprawiona odporność na zużycie

Całkowicie zamknięta siatka łańcuchowa pozwala uniknąć bezpośredniego tarcia pomiędzy gumowym korpusem a obiektami zewnętrznymi. Jest szczególnie odpowiedni do scenariuszy, w których występuje częsty kontakt ze statkiem lub trudne warunki pracy.

Niezawodna trwałość morska

Guma klasy morskiej, wzmocnione warstwy kordu i ocynkowana ochrona łańcucha wspólnie zapewniają odporność na:
- Korozja spowodowana wodą morską
- Mgiełka solna
- Ścieranie mechaniczne
- Cykliczne obciążenia udarowe

Specyfikacje produktu

Możliwości produkcyjne

SunKai koncentruje się na produkcji pneumatycznych odbojnic morskich, dysponując solidną wiedzą w zakresie formowania gumy, obróbki zbrojenia i montażu siatek łańcuchowych.

Mocne strony producenta:
‑ Profesjonalna produkcja odbojnic gumowych pneumatycznych
- Dojrzała technologia montażu siatki łańcuchowej o pełnym pokryciu
- Wieloetapowy przepływ pracy podczas kontroli jakości
- Opcje klasy ciśnienia 50 kPa i 80 kPa
- Niestandardowe wymiary i akcesoria łączące
— Wskazówki dotyczące instalacji zorientowane na projekt

SunKai akceptuje produkcję OEM i produkcję na zamówienie zgodnie ze specyfikacjami statku, warunkami nabrzeża i wymogami ochrony.

Typowe zastosowania

Pneumatyczny gumowy błotnik pokryty siatką SunKai jest szeroko stosowany w:
– Terminale do cumowania dużych statków
- Operacje transferu ze statku na statek
– Terminale naftowe i gazowe
- Platformy offshore
- Doki morskie o dużej wytrzymałości
- Porty z miejscami do cumowania o wysokiej częstotliwości
- Stalowa ochrona nabrzeża

Instalacja i konserwacja

Przed operacją sprawdź:
- Stan powierzchni gumowego korpusu
- Odkształcenie siatki łańcucha lub luźne połączenia
- Wartość wewnętrznego ciśnienia powietrza
- Stan pracy zaworu

Podczas serwisu:
- Trzymaj z dala od ostrych, twardych przedmiotów
- Utrzymuj znamionowe ciśnienie wewnętrzne
- Regularnie sprawdzaj ciśnienie powietrza
- Okresowo sprawdzaj ogniwa łańcucha i punkty połączeń

Sugestie dotyczące konserwacji:
- Po zakończeniu eksploatacji morskiej spłukać pozostałości soli słodką wodą
- Przechowywać w suchym i wentylowanym pomieszczeniu
- Trzymać z dala od olejów, rozpuszczalników i silnych chemikaliów
- Zastosuj dedykowany środek naprawczy w przypadku drobnych uszkodzeń gumy

Często zadawane pytania

Jaka jest różnica pomiędzy pneumatycznym błotnikiem gumowym pokrytym siatką a konwencjonalnym błotnikiem pneumatycznym?
Standardowe błotniki pneumatyczne opierają się głównie na gumowym korpusie w celu zapewnienia zewnętrznej ochrony. Natomiast typ pokryty siatką na łańcuch dodaje całkowicie otaczającą osłonę zabezpieczającą łańcuch.
Siatka łańcucha rozprowadza naprężenia kontaktowe, łagodzi ścieranie powierzchni i chroni gumowy korpus przed ostrymi krawędziami i powtarzającymi się uderzeniami.

Czy siatka łańcucha wpływa na skuteczność amortyzacji błotnika pneumatycznego?
Nie. O zdolności amortyzacji decyduje komora sprężonego powietrza i gumowa konstrukcja korpusu.
Siatka łańcuchowa służy wyłącznie jako ochrona zewnętrzna. Zapewnia odporność na ścieranie i funkcję rozkładu obciążenia, nie osłabiając zdolności pochłaniania energii przez układ pneumatyczny.

Jak klienci powinni wybrać klasę ciśnienia 50 kPa lub 80 kPa?
Wybór zależy od wymiarów statku, energii cumowania i docelowej siły reakcji.
50 kPa zapewnia bardziej miękką amortyzację przy mniejszej sile reakcji; Ciśnienie 80 kPa zapewnia wyższą zdolność pochłaniania energii dla statków o dużym tonażu i trudnych warunków postoju.

Czy SunKai może dostosować pneumatyczne gumowe błotniki pokryte siatką łańcuchową?
Tak. SunKai może dostosować średnicę, długość, ciśnienie wewnętrzne, konfigurację siatki i akcesoria łączące, aby spełnić wymagania klienta.
